Tuotteen kuvaus

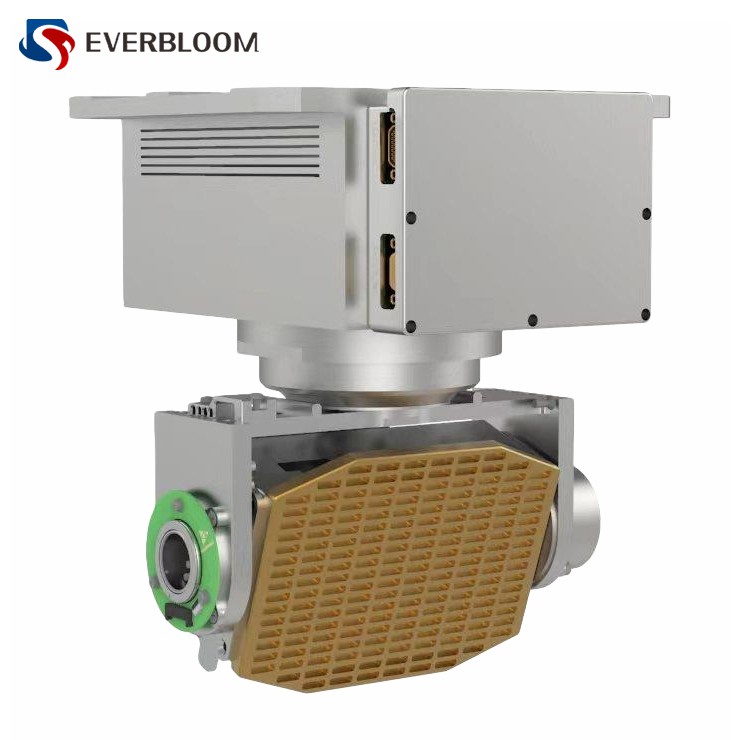

Synthetic Aperture Radar System on tehokas{0}}aktiivinen kuvantamisratkaisu, joka on kehitetty tarkkoihin kaukokartoitus- ja siviilivalvontasovelluksiin. Kehittyneen koherentin signaalinkäsittelytekniikan avulla järjestelmä syntetisoi suuren virtuaalisen aukon kompaktista fyysisestä antennista, ylittää tehokkaasti perinteisen tutkan resoluutiorajat ja tuottaa terävä-tarkkuutta kaikissa valaistus- ja sääolosuhteissa.

Tämä synteettinen aukkotutkajärjestelmä on valmistettu Kiinassa kansainvälisten standardien mukaan, mukaan lukien ISO, CE ja FCC. Sen luotettava kaikissa sääolosuhteissa, vakaa tiedonanto ja alhaiset hyötykuormavaatimukset tekevät siitä ihanteellisen integroitavaksi kevyiden lentokoneiden ja muiden mobiilialustojen kanssa. Tyypillisiä siviilisovelluksia ovat geologinen katastrofivalvonta, rajavartiointi, topografinen mittaus ja meriympäristön tarkkailu, jotka tarjoavat luotettavaa paikkatietotukea ammatti- ja kaupallisille käyttäjille.

Erittely

Parametriluokka	Tekniset tiedot
Toimintataajuuskaista	Ku-kaista (14,6 GHz) / X- kaista (9,6 GHz) (valittavissa)
Tutkajärjestelmä	Frequency Modulated Continuous Wave (FMCW)
Kuvantarkkuus	0,2m × 0,2m (Spotlight-tila); Reaaliaikainen kuvaus Enintään 0,5 m
Suurin tunnistusalue	Suurempi tai yhtä suuri kuin 2 km (@ 10 dBsm tavoite)
Suurin kartoitusalue	Suurempi tai yhtä suuri kuin 1 km
Polarisaatiotila	Yksi polarisaatio / täysi polarisaatio (HH, HV, VH, VV samanaikainen tuki)
Järjestelmän paino	0,92 kg (kevyt mikro-UAV-integraatioon)
Virrankulutus	Vähemmän tai yhtä suuri kuin 120 W
Työtilat	Spotlight, Stripmap, Scan
Tiedonvientiliittymä	USB, TYYPPI-C; Vientinopeus Suurempi tai yhtä suuri kuin 500 Mt/s
Tallennuskapasiteetti	Suurempi tai yhtä suuri kuin 2 Tt Solid State Drive (raakakaikudatan tallennusta varten)
Käyttölämpötila	-20 asteesta +60 asteeseen
Suhteellinen kosteus	Vähemmän tai yhtä suuri kuin 95 % (ei--tiivistyvä)
Herkkyys	Vähemmän tai yhtä suuri kuin -20 dB

Ominaisuudet

24/7 kaikki-sään käyttö

Aktiivinen mikroaaltokuvaus läpäisee pilviä, sumua ja pimeyttä ja mahdollistaa jatkuvan valvonnan katastrofi- ja turvallisuustehtävissä.

Sub-Metrin korkea resoluutio

Spotlight-tila saavuttaa jopa0.2 m × 0.2 mtarkkuus tallentaa selvästi maaston ja rakenteelliset yksityiskohdat.

Kevyt ja vähän tehoa

Vain punnitus0,92 kgenintään 120 W:n virrankulutuksella, ihanteellinen mikro-UAV:ille, joiden hyötykuorma on enintään 1 kg.

Joustavat kuvantamistilat

Tukee spotlight-, stripmap- ja skannaustiloja korkean{0}}resoluution, jatkuvan tai laaja-alaisen{1}}kuvauksen tekemiseen.

Nopea tiedonsiirto

Sisäänrakennettu käsittely mahdollistaa reaaliaikaisen-kuvauksen ja nopean viennin USB:n/tyypin-C kautta sekä suoran ortorektoidun kuvan (DOM) luomisen.

Edut

Johtava tekninen asiantuntemus

Yritys hallitsee useita ydintutkatekniikoita ja tukee kansallisesti tunnustettuja sertifikaatteja, ja se hyödyntää ammattimaisia T&K-alustoja edistääkseen jatkuvasti tuoteinnovaatioita ja parantaakseen{0}}pitkän aikavälin luotettavuutta.

Laaja kokemus alalta

Yli vuosikymmenen ajan keskittyneenä tutkatekniikoihin yrityksellä on syvällinen ymmärrys sovellusskenaarioista useilla toimialoilla, mikä mahdollistaa vakaiden, käytännöllisten ja sovelluskohtaisten{0}}ratkaisujen toimittamisen.

Palvelu

Tekninen tuki

Tuotteen rakenne, käyttöopas, yleinen vianetsintä

Tuotedokumentaatio

Käyttöopas, käyttövideot, tarkistuslista

Sovellus

Katastrofien tarkkaileva pelastus

Maanmittaus ja kartoitus

Ympäristön tarkkailu

Infrastruktuurin tarkastus

FAQ

K: Mitä taajuuskaistoja synteettinen aukkotutkajärjestelmä käyttäätukea?

V: Se tukee kahta valittavaa taajuuskaistaa: Ku-kaistaa (14,6 GHz) ja X-kaistaa (9,6 GHz), jotka mukautuvat erilaisiin penetraatio- ja resoluutiovaatimuksiin.

K: Mikä on tuotteen suurin kuvantarkkuus?

V: Suurin kuvantamisresoluutio saavuttaa 0,2 m × 0,2 m spotlight-tilassa, mikä sopii erittäin -tarkkuuteen kohteen tunnistamiseen.

K: Voiko synteettisen aukon tutkajärjestelmätoimivat sateisissa tai sumuisissa olosuhteissa?

V: Kyllä, aktiivisena mikroaaltotunnistimena se läpäisee pilviä, sumua ja sadetta mahdollistaen normaalin toiminnan kaikissa sääolosuhteissa.

K: Mikä on järjestelmän käyttölämpötila-alue?

V: Se toimii vakaasti lämpötila-alueella -20 asteesta +60 asteeseen ja sopii useimpiin ulkotiloihin.

K: Mitä työtiloja synteettisellä aukkotutkajärjestelmällä on?

V: Se tukee kolmea työskentelytilaa: spotlight, stripmap ja skannaus, jotka palvelevat eri mittakaavoja.
